基本特點
-LCD 數字顯示布氏測試值
-加壓頭上方有加強桿,大大增強儀器的剛性.
-閉環式控制系統，力傳感器控制電機加載
-高精度升降絲杠
-通過RS232接口可直接和打印機或計算機相連進行數據處理
-試驗力的允許誤差小于0.2%.
-配布氏硬度圖像測量系統
控制原理

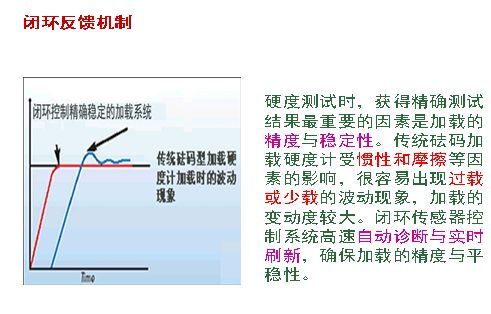

本系列機器采用世界上目前最新的全自動閉環式傳感器控制技術, 由無級伺服電機直接驅動球軸承絲桿加力, 并由力值傳感器閉環反饋加力過程及大小至微分級, 永遠消除傳統砝碼杠桿放大加載系統隨使用時間的增加由于液壓或電機減速誤差, 或主軸刀口摩擦而引起的過加載或少加載波動.并且避免彈簧加載系統由于隨循環使用而引起彈性系數變化導致加載誤差. 大大提高準確性及重復性. 高精度數字顯微測量系統.
一、機器特點：
? 自動測量并數字顯示布氏硬度測試值
? 閉環式控制系統，力傳感器控制電機加載
? 邏輯菜單指示性簡易操作。
? 通過RS232接口可直接和打印機或計算機相連進行數據處理
二、主機技術參數表
1 | 型號 | BLD-3000TS |
2 | 硬度測試法 | HBW |
3 | 測試模 | 輸入壓痕直徑的長度，然后得到硬度值； |
4 | 測試力（N） （Kgf） | 187.5、2450、4900、7350、9800、14700、29400 187.5、 250、 500、 750、 1000、1500、 3000 |
5 | 硬質合金球壓頭 | ∮2.5mm ∮5mm ∮10mm |
6 | 試驗力 試驗力控制 | 電機伺服系統+精密機械驅動;其誤差小于±0.2%. 全自動閉環控制 |
7 | 顯示 | LCD數字面板顯示 |
8 | 硬度分辯率 | 0.1 |
9 | 精度 | 3%（≤125HBW） 2.5%（≤125HBW≤225） 2%（＞225HBW） |
10 | 可測試件最大尺寸 | 最大高度：240mm 最大深度：150mm（從中心線到機壁的距離） |
11 | 標準 | 國家標準GB/T231.2 國際標準ISO 6506 美 國ASTME-10 JIS Z 2243布式硬度試驗：試驗方法. |
12 | 操作面板 | 多功能操作面板：測試標尺的轉換、測試時間的設置可從面板輸入、測度值上下限設置可從面板輸入、測試結果數據處理。 |
13 | 接口 | RS232（雙向）和并行接口 |
14 | 環境溫度 | 10℃-30℃ |
15 | 電源 | 100-250V 50\60Hz |
16 | 外形尺寸 | 345*605*1005mm |
17 | 整機重量 | 250kg |
18 | 框架承載重量 | 最大6000kg |
19 | 使用條件 | 溫度 8—44℃ 濕度 20—90% 溫度變化 ±2℃ 電壓波動 ±10% |
20 | 驅動力方式 | AC 伺服電機 |

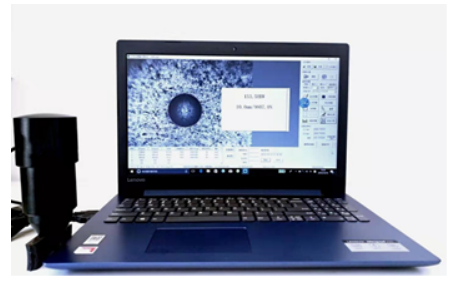

三、布氏硬度圖像測量系統(便攜式)
集先進的光學、電子、計算機及圖像處理技術與一身，廣泛應用于布氏硬度的讀數測量。最大限度地降低人為誤差，提高工作效率。
1、性能特點：
-領先的設計理念：將測頭放置在待測壓痕上稍作停留，系統即自動測出壓痕硬度值，而無需任何鼠標、鍵盤或按鍵操作。智能監測，即放即測，每測必準。
-專業的光學設計：無論是表面粗糙的試樣，還是高亮的硬度塊，系統均可得到良好、穩定的成像效果。
-獨創的電子鏡頭：獨創的電子鏡頭切換，僅需單個光學測頭，即對2.5MM、5MM和10MM壓頭產生的各種壓痕，均能得到清晰的圖像。
-精確的測量結果：通過對壓痕直徑進行800次及以上的測試(三點測量、四邊測量無可比擬)，最大限度地消除人工讀數或點取壓痕的隨機誤差，極大地提高測量結果的重復性。
-高速的測量速度：在精準測量的同時，獨創算法保證極快的測量速度，滿足現場使用。
-寬廣的適用范圍：獨創的算法保證,無論是試驗室，還是工業車間；無論是拋光工件，還是有銹蝕的試樣，系統均能獲得準確一致的測試結果。
-方便的標定功能：利用標尺或硬度塊定標。支持硬度塊自動定標，操作簡單、方便。
-便捷的攜帶性能：整套系統設計小巧精致、安裝方便、操作簡單，全套設備可以放入攜帶式手提箱內。
-強大的軟件功能：強大的軟件后處理功能，可以滿足用戶各種專業的要求。包括單件測量、批量測量、ASTM-E140硬度換算表、數據及圖像存儲、查詢。
-適用的語音播報：測量出的硬度值，可以通過語音進行播報。
???
2、技術規格：
光學系統：專業設計光學鏡頭，高光硬度塊和粗糙試樣均可適用。
數字成像：300萬工業級數字攝像頭。
照明電源：電腦USB直接供電，方便快捷，可用于現場操作。
測量范圍：單個光學測頭即可滿足所有各種大小壓痕測量。
測量方式：自動測量、對角測量、三點測量、四邊測量任選。
智能測量：測頭在壓痕上停留2秒，無需任何其他操作，即可自動測出壓痕硬度。
測量速度：對于非極端成像效果壓痕，自動測量時間≦0.5秒。
重復誤差：對于非極端成像效果壓痕，同一壓痕多次測量重復誤差≦±0.2%
自動識別率：對于非極端成像效果壓痕，自動測量識別率>98%。
3、主要功能:

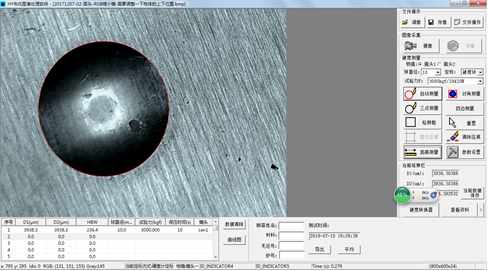

圖像采集：實時顯示硬度圖像，可存儲、打印圖像。
壓痕測量：自動測量，重復性好、準確性高、適用性廣。同時支持對角測量、三點測量及四邊測量多種手動測量方式。
硬度換算：依據國家標準，自動進行布-洛—維等多種硬度數值轉換，實時顯示。
圖文報告：自動記錄測量數據，根據用戶需求，輸出按WORD文檔報告并長期保存。
數據導出：自動記錄測量數據，將所有數據按EXCEL格式保存。
語音播報：測量結果通過語音實時播報。
智能測量：將測頭放置在壓痕上停留1-2秒，系統自動測出硬度值。
四、主機配置清單（隨機供應）
名 稱 | 數量 |
1. 主 機 | 1 |
2. 水平調節螺釘 | 4 |
3. 10x 測量顯微鏡 | 1 |
4. 2mm內六角扳手(換壓頭用) | 2 |
5. 保險絲（備用、3A） | 1 |
6. 鎢鋼壓頭Ф10mm（附2粒鋼球） | 1 |
7. 鎢鋼壓頭Ф 5mm（附2粒鋼球） | 1 |
8. 鎢鋼壓頭Ф2.5mm（附2粒鋼球） | 1 |
9. RS232通訊線 | 1 |
10. 儀器罩 | 1 |
11. Ф80扁平試臺 | 1 |
12. Ф80 V型試臺 | 1 |
13. Ф200扁平試臺 | 1 |
14. 電源線 | 1 |
15. 標準布氏硬度塊： HBW10/3000(≤225); HBW10/3000(﹥225) HBW10/1000(≤125); HBW5/750(≤225); HBW5/750(﹥225); HBW5/250(≤125); HBW2.5/187.5(≤225); HBW2.5/187.5(﹥225) | 共8塊 |
16. 打印卷紙（卷紙） | 1 |
文件資料： |
|
1. 裝箱單 | 1 |
2. 操作手冊 | 1 |
3. 產品合格證書 | 1 |
4. 售后服務聯系卡 | 1 |
